A revolução na rastreabilidade industrial de ativos de alto valor através de IoT e Visão Computacional.
Sensor virtual inteligente executado em um Raspberry Pi 4. Utiliza Python e OpenCV para transformar imagens de vídeo em dados de automação logística em tempo real.

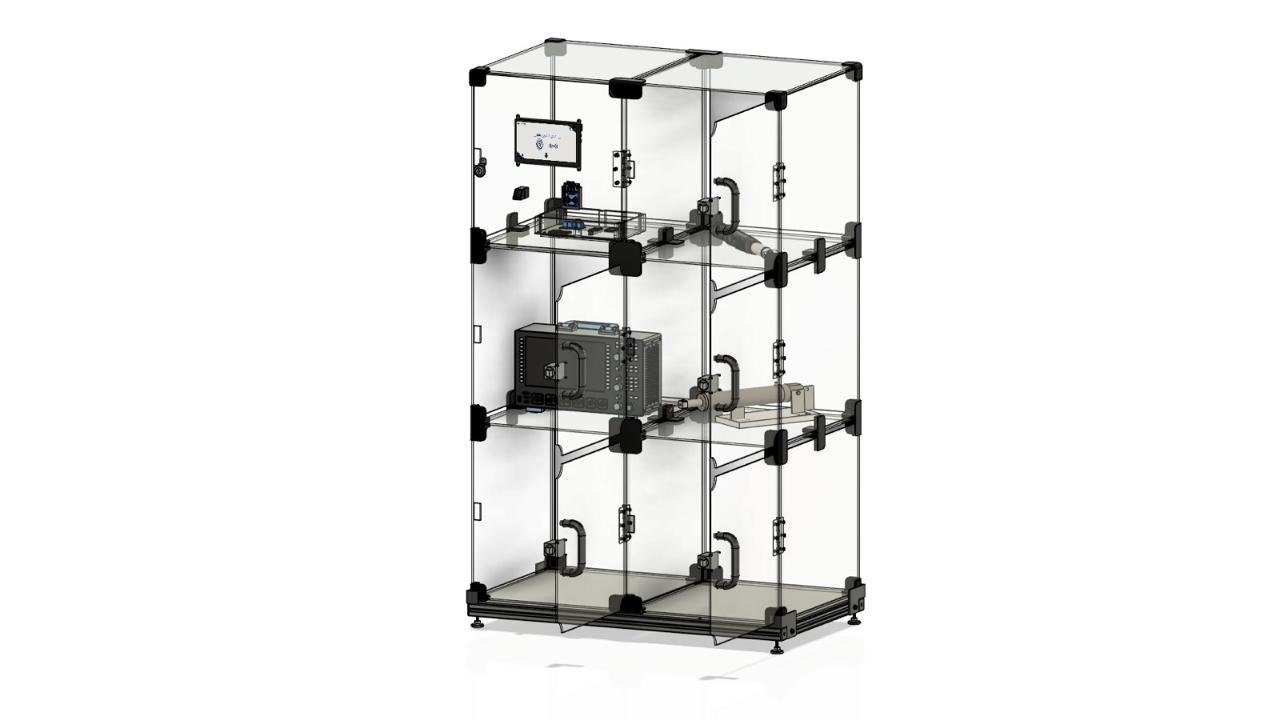

Design em Perfilado de Alumínio e PETG Transparente.

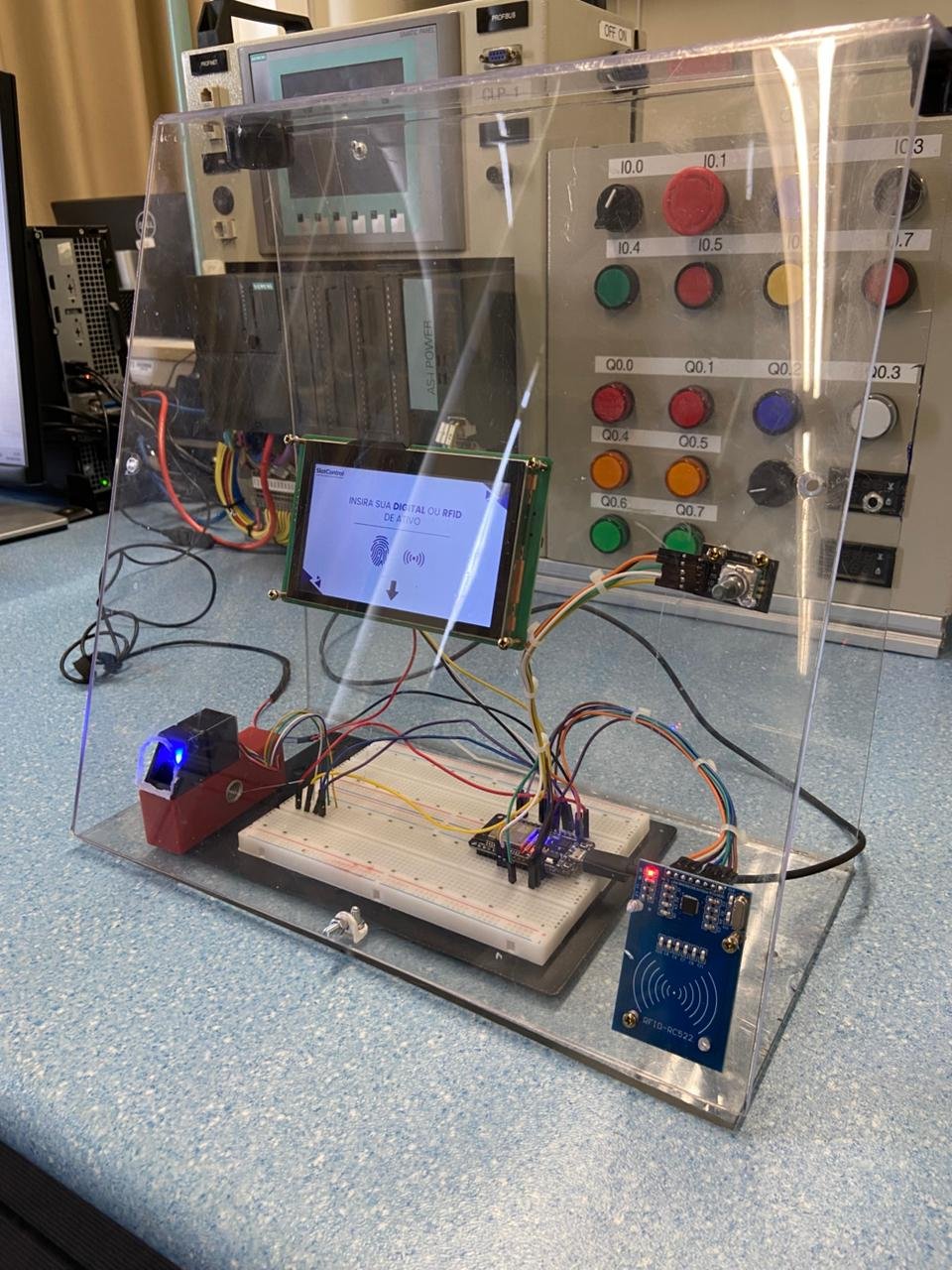

Validação de bancada: Display DWIN T5L, ESP32 e RFID.
Demonstração real do fluxo: autenticação biométrica via sensor óptico, navegação pelo painel touch e acionamento eletrônico para liberação correta do equipamento.

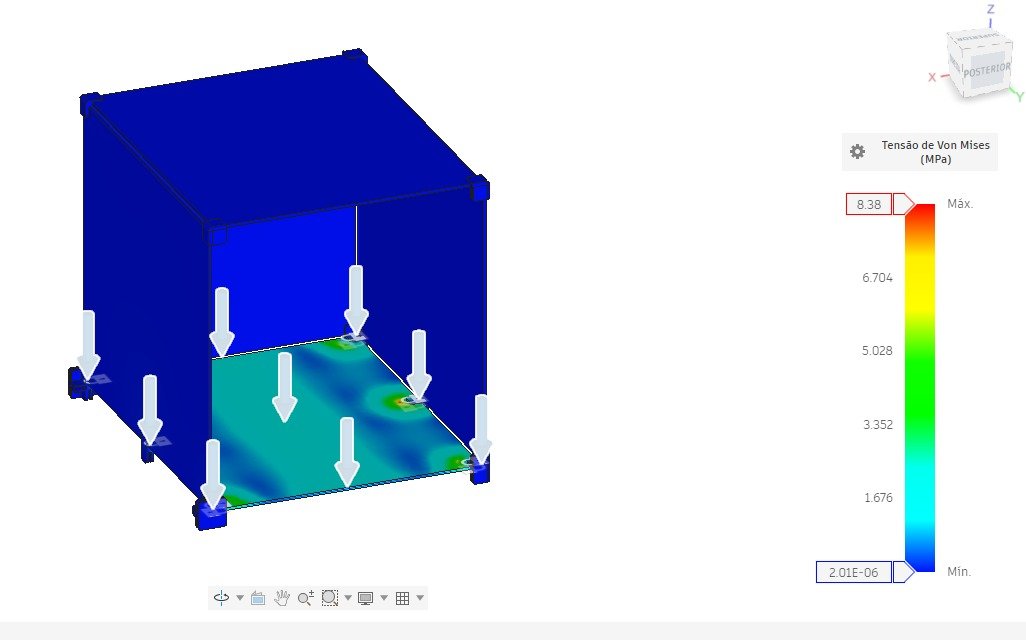

Simulações de tensão de Von Mises atestam a durabilidade industrial do compartimento sob estresse físico máximo.
Deslocamento Máximo
2.808 mmCarga Suportada
15.0 KG / SLOTAutenticação biométrica óptica e rastreamento RFID Ativo 13,56MHz, validando quem retira e garantindo a abertura seletiva correta.
Módulos de pesagem via sensores HX711 e células de carga integrados ao ESP32, suportando até 15kg por compartimento de forma precisa
Sensor virtual processado em Raspberry Pi 4 utilizando visão computacional para detecção de objetos e ferramentas em tempo real
Vitrine robusta em PETG e Alumínio, escalável de 6 até 16+ slots via módulos I2C sem necessidade de trocar o hardware central.
Integridade estrutural garantida sob carga total no modelo em PETG e alumínio.
Consumo de apenas 25W de potência, operando em tensões de 127V ou 220V.
Gestão individualizada de ferramentas pesadas usando células de carga e HX711.
Design escalável para ambientes como oficinas, almoxarifados e hospitais.
Controle patrimonial além das planilhas
O operador insere o dedo no sensor biométrico para validação, que possui uma taxa de falsa aceitação (FAR) menor que 0,001%
Através do display touch DWIN T5L [: 394], seleciona-se a ferramenta e o sistema abre o compartimento liberando apenas o solenoide 12V modo NC correspondente
Ao retornar o ativo, aproxima-se a tag no leitor RC522 13,56MHz para identificar o item. O sistema valida a identidade e abre o slot correto para receber o item
O sistema atualiza automaticamente o log de devolução[: 409], encerrando a pendência. O slot retorna à sua posição travada com os dados do usuário, item e horário
